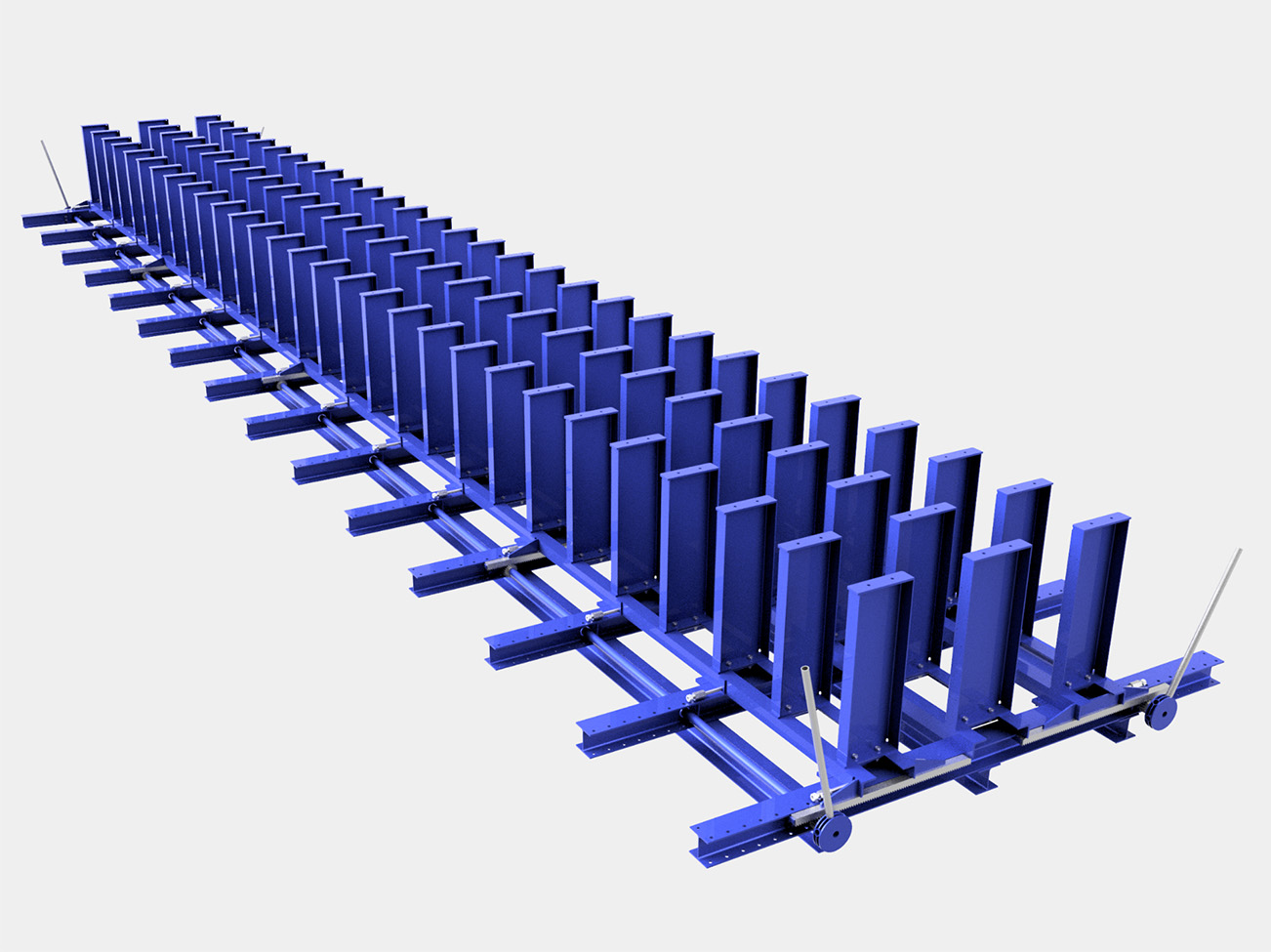

Forma do słupów podwójna

Podwójna forma do produkcji prefabrykowanych słupów umożliwia produkcję elementów dla obiektów przemysłowych, magazynowych i handlowych. Rozwiązanie zapewnia pełną elastyczność w projektowaniu elementów betonowych, umożliwiając produkcję dwóch elementów słupowych wraz ze wspornikami w dowolnym miejscu z trzech lub czterech stron. Forma w podstawowej wersji posiada manualny, mechaniczny przesuw ścian bocznych i jest przygotowana szalowania przy użyciu sklejki szalunkowej. Formy do słupów mogą być wyposażone system hydraulicznego przesuwu, a także systemowe stalowe szalunki boczne oraz mechanizm podnoszenia podłogi.

Specyfikacje

L max = 18,00 m jako pojedyncza forma

1000 * 1250 mm maksymalny przekrój

Niezawodna konstrukcja

Realizacje

Formy do słupów 16.00 m (1000 × 1250 mm) – rozwiązanie dla ciężkiej prefabrykacji

FORMA DO SŁUPÓW PODWÓJNA – UNIWERSALNOŚĆ BEZ AUTOMATYKI

Produkcja słupów prefabrykowanych na formie FS-2 daje pełną uniwersalność. Forma do słupów w wersji podwójnej pozwala prowadzić dwa elementy równolegle. Szalunki boczne wykonujemy ze sklejki szalunkowej, a konstrukcja formy zapewnia im pełne wsparcie: zmianę przekroju słupa realizujemy rozsuwaniem szalunków bocznych, bez przebudowy stanowiska. Na tych samych szalunkach ustawione są przestawne kozły, które pozwalają uformować wspornik w dowolnym miejscu długości słupa – z trzech lub czterech stron przekroju. To rozwiązanie dla zakładów, które produkują zróżnicowany asortyment słupów i potrzebują swobody, a nie sztywnego cyklu.

Konstrukcja jest projektowana i produkowana w Polsce, w naszym zakładzie w Toruniu, i pracuje dziś w wielu polskich zakładach prefabrykacji. Obsługa jest w całości manualna, bez hydrauliki i automatyki – dzięki temu formę można eksploatować w każdych warunkach, również na zewnątrz hali, na wolnym stanowisku produkcyjnym.

CO DAJE KONSTRUKCJA FS-2

Dwa słupy w jednym cyklu – wspólna rama nośna, niezależne szalowanie każdego z elementów.
Rozsuwane szalunki boczne – mechaniczny przesuw pozwala zmienić przekrój słupa bez ingerencji w ramę formy.
Przestawne kozły na szalunkach – wspornik można uformować w dowolnym miejscu długości słupa, z trzech lub czterech stron przekroju.
Sklejka szalunkowa – tani i szybko wymienny materiał szalujący, opcjonalnie systemowe szalunki stalowe.
Praca bez zasilania – brak hydrauliki oznacza możliwość ustawienia formy poza halą.
Made in Poland – projekt, konstrukcja stalowa i serwis po naszej stronie.

FORMA DO SŁUPÓW FS-2 W PRACY

Forma do słupów podwójna w cyklu produkcyjnym. Na filmie widoczne są rozsuwane szalunki boczne oraz przestawne kozły. Materiał opublikowaliśmy na naszym profilu LinkedIn – zapraszamy do obserwowania kolejnych realizacji MAGNA.

FORMA MANUALNA CZY HYDRAULICZNA?

FS-2 jest właściwym wyborem przy zróżnicowanym asortymencie i średnich wolumenach – niższa inwestycja początkowa, prosta obsługa, brak przestojów serwisowych. Jeśli natomiast potrzebujesz automatyzacji przezbrojeń albo produkujesz słupy o przekroju większym niż 800 × 800 mm, rekomendujemy hydrauliczną formę do słupów FS-2H – szalunki boczne odsuwają się tam siłownikami, a rozformowanie nie wymaga pracy fizycznej przy elemencie.

Zobacz też: forma do słupów pojedyncza FS-1, linia do stoposłupów FSS oraz realizacja formy do słupów 16,00 m o przekroju 1000 × 1000 mm. Przezbrojenia przyspieszają szalunki magnetyczne.

NAJCZĘŚCIEJ ZADAWANE PYTANIA O FORMY DO SŁUPÓW

Jak długie słupy można produkować na formie FS-2?

Standardowo dostarczamy formy o długości 16,00 m. Nie jest to jednak granica technologiczna – formy łączymy w dowolnie długie linie produkcyjne, dopasowane do długości hali i rozstawu suwnic. Punktem wyjścia jest najdłuższy słup w Twoim asortymencie powiększony o strefę czół i szalunków.

Jaki maksymalny przekrój słupa obsługuje forma manualna?

W wersji manualnej ze szalunkiem ze sklejki racjonalnym górnym pułapem jest przekrój 800 × 800 mm. Przy większych przekrojach rośnie masa szalunku i parcie mieszanki, dlatego rekomendujemy wtedy formę hydrauliczną FS-2H.

Czy formę można ustawić poza halą produkcyjną?

Tak. Obsługa jest w pełni manualna, forma nie wymaga zasilania hydraulicznego ani sterowania, więc pracuje również na zewnętrznym stanowisku produkcyjnym. To częste rozwiązanie przy sezonowym zwiększaniu mocy zakładu.

Czy na jednej formie zrobię słupy o różnych przekrojach?

Tak. Przekrój zmieniamy rozsuwając szalunki boczne i dopasowując sklejkę – bez przebudowy ramy nośnej formy. Ten sam zestaw obsługuje więc cały asortyment słupów w zakresie deklarowanym w specyfikacji.

Czy forma nadaje się do słupów ze wspornikami?

Tak – służą do tego przestawne kozły ustawione na szalunkach bocznych. Wspornik formujemy w dowolnym miejscu długości słupa, z trzech lub czterech stron przekroju, zgodnie z rysunkiem elementu.

Jak wygląda dostawa i uruchomienie?

Formy projektujemy i produkujemy w Toruniu, a następnie dostarczamy, montujemy i uruchamiamy na miejscu w zakładzie klienta. Przeprowadzamy szkolenie załogi, tak aby pierwsze cykle produkcyjne przebiegły bezpiecznie i powtarzalnie.

Planujesz produkcję słupów prefabrykowanych? Napisz do nas – dobierzemy długość formy i konfigurację szalunków pod Twój asortyment.
