Stoły uchylne

Zrzut ekranu 2023-08-22 o 11.20.14
Zrzut ekranu 2023-09-12 o 11.54.56

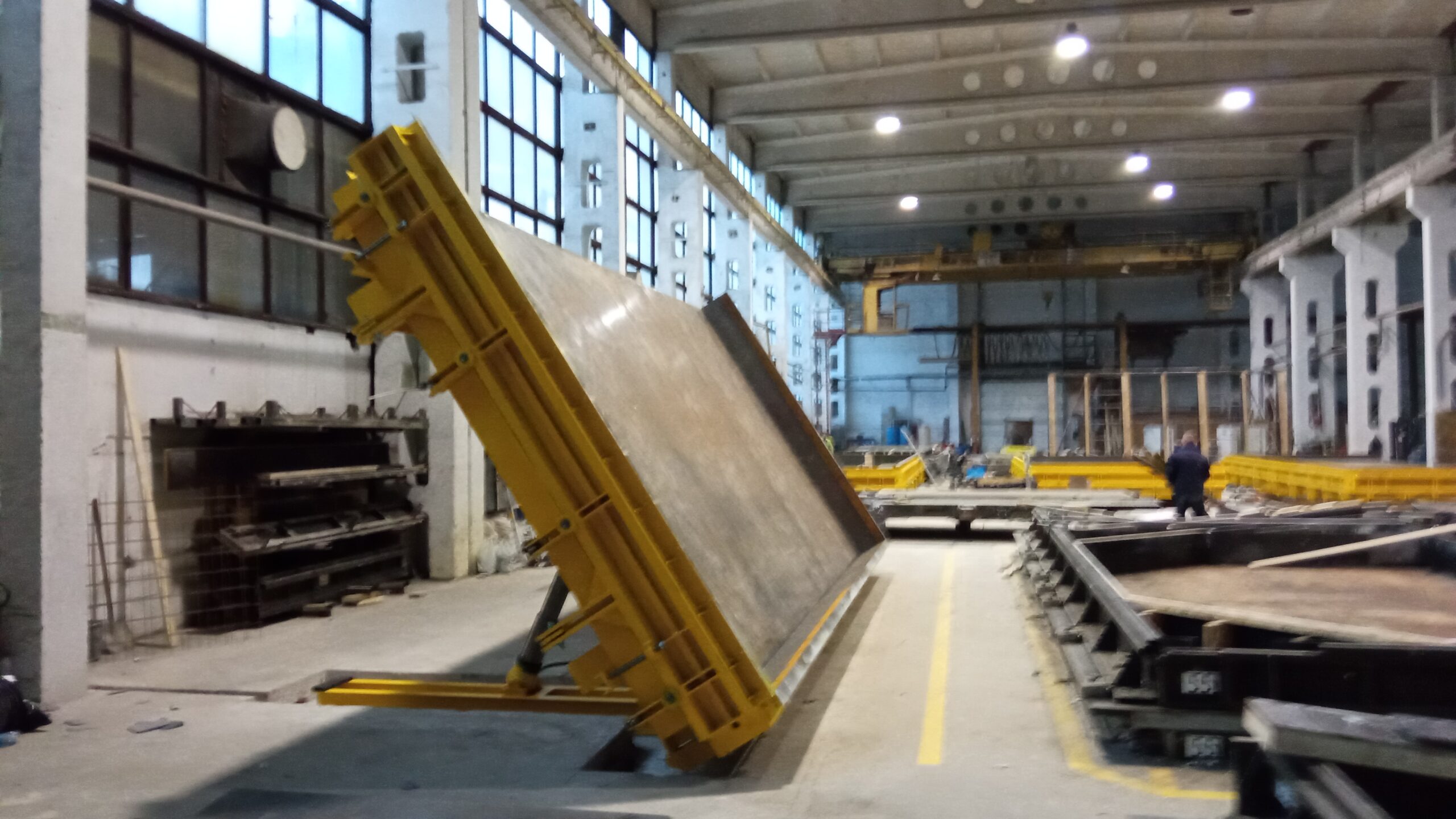

Stoły uchylne MAGNA to niezawodne rozwiązanie do produkcji płaskich elementów betonowych, zapewniające wszystkie niezbędne cechy dla technologii prefabrykacji betonowej. Maksymalna szerokość wykonywanych form może wynosić, aż 4,5 metra, co pozwoli na produkcję praktycznie wszystkich ścian spotykanych na rynku. Podnoszenie oraz opuszczanie stołu realizowane jest za pomocą instalacji hydraulicznej ze sterowaniem ręcznym lub radiowym.

Do produkcji:

  • ścian betonowych
  • betonowych ścian warstwowych
  • płyt betonowych
  • wszelkich płaskich prefabrykatów betonowych

4,5 m

maksymalna szerokość

16 m

maksymalna długość

750 kg/m²

maksymalne obciążenie

Specyfikacja

Szalunki boczne

  • Szalunki stałe

w dwóch możliwych wersjach:

obrzeże stałe pełne – brak szalunku ze sklejki

obrzeże wykonane z ceownika – do uzupełnienia sklejką szalunkową

Wysokość obrzeża stałego zależy od wytycznych zamawiającego.











  • Szalunki regulowane

Zakres możliwej do wykonania regulacji wynosi od 100 do 400 mm wysokości.











Szalunki mogą posiadać możliwość rozchylania się w celu łatwiejszego rozformowania i wykończenia elementu.

System wibracji

  • W naszych konstrukcjach stosujemy system wibracji o wysokiej częstotliwości

6000/obr ̄1 100Hz 400V 2,4A zapewniający optymalną efektywność przy produkcji elementów betonowych na stołach uchylnych



  • System wibratorów przyczepnych jest opcją

Zgodnie z wymaganiami zamawiającego, stół nie musi być wyposażony w system wibracji, bądź może być przygotowany do instalacji takiego systemu w przyszłości.

Instalacja ogrzewania

  • Na instalację ogrzewania stołu uchylnego składa się system orurowania

z możliwością ogrzewania cieczą lub parą.



  • Instalacja ogrzewania jest opcją



Sterowanie

Sterowanie hydrauliką stołu oraz systemem wibracji może odbywać się

  • radiowo
  • stacjonarnie (z panelu sterującego)

Fazowanie krawędzi

Dodatkową funkcjonalnością stołu może być

  • regulowane fazowanie krawędzi elementu góra-dół

Dane

  • maksymalne obciążenie stołu 750kg/m2
  • maksymalna szerokość 4,5 m
  • maksymalna długość jednego stołu 16 m
  • grubość poszycia blatu 10 mm
  • dokładność wykonania powierzchni 1,5 mm na 3 m.
  • Certyfikat CE

Realizacje
